工業級千兆網絡+串口光纖轉換器
●支持IEEE8023x全雙工流控和背壓式半雙工流控；
●支持IEEE802.3/802.3U自動協商功能
●支持MAC地址自動學習功能 ，自動更新功能；
●檢測數據包的VLAN地址解析協議；
●物理層接口極性檢測和糾錯功能；
●串口數據透明傳輸 ，波特率最高可達520 kbps；
●Contact closure(開關量)光電隔離設計;
●電磁兼容性達到4級标準；
●遵循IP40等級防護标準，支持防震、防塵；
●寬電壓DC-DC方案設計 ，支持寬壓DC12~52V輸入，具有輸入防反接功能；
●支持雙直流冗餘電源，内置過流保護；
●1500W浪湧保護、15KV靜電保護；
●支持導軌，壁挂等安裝方式（套件可選）；
●採用鋁合金殼體 ，耐沖擊，防腐蝕 ，堅固耐用；
●即插即用，無需調試；
産品概述
技術規格
産品選型
在線購買
|
光器件指标 |
波長 |
850nm/1310nm/1550nm |
|
速率 |
1.25G bps |
|
|
發射光功率 |
＞-8db |
|
|
接收靈敏度 |
＞-24db |
|
|
光口 |
SC（FC/ST/LC可選） |
|
|
網絡指标 |
通道 |
1-2路 |
|
帶寬 |
10/100/1000M |
|
|
轉換方式 |
介質轉換、存貯轉發/直通 |
|
|
标準 |
IEEE802.3 10BASE-T； IEEE802.3u 100Base-TX
IEEE802.3ab 1000Base-T；IEEE802.3z 1000Base-X
IEEE 802.1Q VLAN IEEE 802.1w RSTP IEEE 802.1s MSTP IEEE 802.1d STP |
|
|
靜電保護 |
支持 |
|
|
EFT保護 |
支持 |
|
|
循環檢測 |
支持 |
|
|
MAC地址表 |
2K |
|
|
緩存器空間 |
2Mbit |
|
|
流量控制 |
全雙狀态：流量控制, 半雙工狀态：背壓方式 |
|
|
誤碼率 |
<10^-9 |
|
|
RS485/422/232串口數據指标 |
标準 |
符合EIA RS-232，RS-485，RS-422标準 |
|
傳輸方式 |
同步傳輸 |
|
|
物理接口 |
工業接線端子 |
|
|
波特率 |
50 bps 至 520 kbps（支持非标準波特率） |
|
|
RS232 |
3線制（RXD、TXD、GND）、全雙工、點對點通訊 |
|
|
RS485 |
2線式（A、B）、半雙工、點對多主從通訊 |
|
|
RS422 |
4線制 、全雙工 |
|
|
RS485電路指标 |
100,000小時 |
|
|
RS-485 上拉電阻/下拉電阻 |
4.7 kΩ，4.7 kΩ |
|
|
RS-485 終端電阻 |
N/A、120 Ω 和 120 kΩ |
|
|
開關量指标 |
電平類型 |
開關量（2線制）/單路 |
|
輸入電源範圍 |
5V |
|
|
輸入電氣參數 |
幹觸點(短接或斷開) |
|
|
輸出電氣參數 |
幹觸點(短接或斷開) |
|
|
常開常閉 |
常開（默認） |
|
|
業務端子物理接口 |
工業端子 |
|
|
繼電器指标 |
輸出繼電器最大切換電壓 |
240VAC/30VDC |
| 輸出繼電器最大切換電電流 |
120VAC/0.5A ,240VAC/0.25A ,30VDC/1A ,6VDC/5A |
|
| 輸出繼電器機械耐久性 |
100000000次 |
|
|
繼電器最大輸出功率 |
30W |
|
|
電源指标 |
輸入電流 |
25mA~125mA |
| 輸入電壓 |
12V~52V |
|
|
過載電流保護 |
支持 |
|
|
電源物理接口 |
6-Pin工業接線端子 |
|
| 雙電源冗餘備份 |
支持 |
|
| 電源功耗 |
<2W |
|
|
其它指标 |
機身金屬 |
鋁合金 |

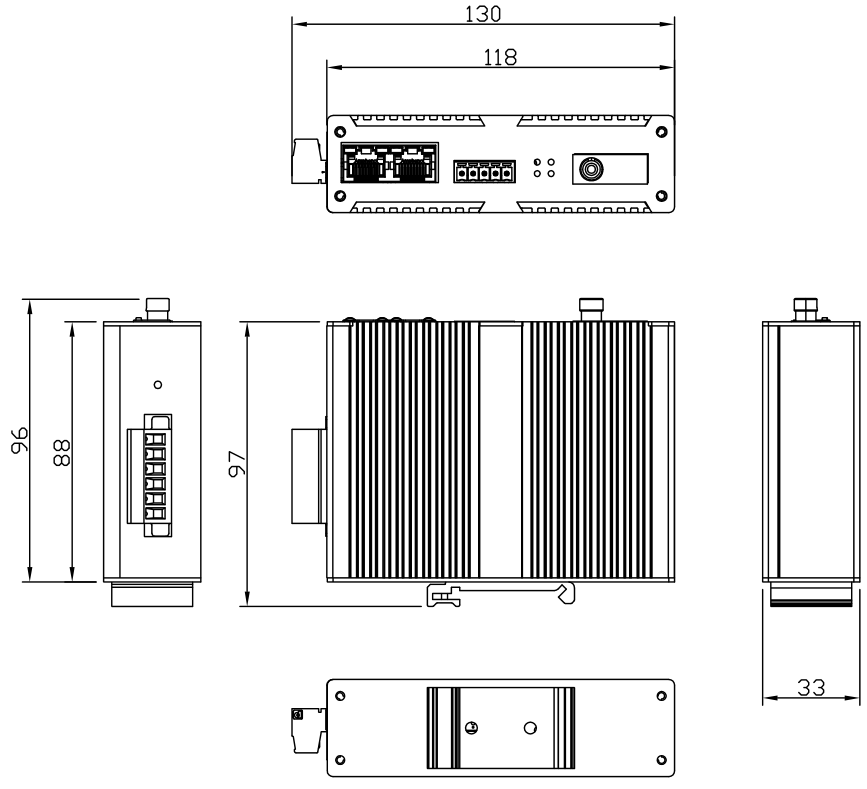

| 産品尺寸 |
97*118*33mm |
|
|
安裝方式 |
導軌式 |
|
| 工作溫度 |
-40°C ~85°C |
|
|
存儲溫度 |
-40°C ~85°C |
|
|
相對濕度 |
5 至 95%（非冷凝） |
|
| MTBF |
>100000小時 |
