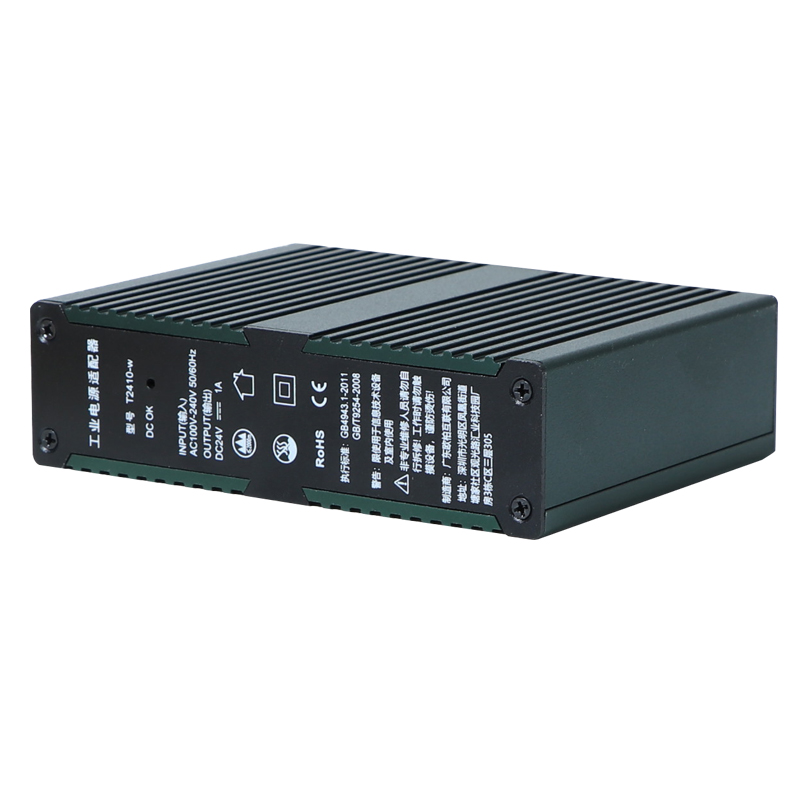

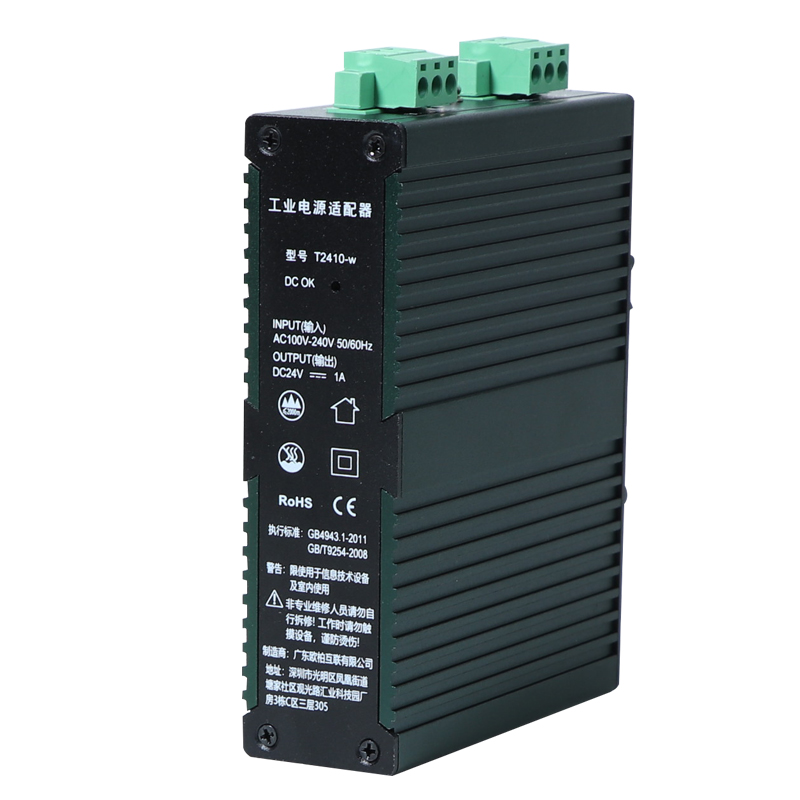

工業級24V1A導軌式電源

●AC100~240V通用交流輸入
●極低漏電流<0.5mA
●空載消耗<0.2W
●滿足Level VI能效等級 DIN-35導軌式安裝
●採用鋁合金封閉式外殼
●支持-20~+70℃寬範圍工作溫度
●低紋波設計<100mV
●支持短路/過負載/過電壓/過溫保護
●提供五年質保
●雙輸出接口設計

産品概述
技術規格
産品選型
在線購買

T2410-g是一款穩定性強、可靠性高的工業導軌式電源适配器，輸出功率24W，該産品採用标準工業接線端口。可在輸入交流電壓100~240VAC範圍中應用，産品輸出電壓爲直流24V1A，電路採用超低紋波設計，DIN導軌式安裝可滿足各類工業設備的供電需求。性能與工藝符合國家CQC标準要求(GB 4943.1-2011)，産品具有超小洩漏電流(<0.5mA)，採用封閉式鋁合金外殼散熱，适合需要長期穩定供電的設備。

T2410-g電源适配器工作效率≥85%，空載功耗低於0.2W，本産品符合CQC/FCC/CE/ROHS等國家與國際标準，功耗滿足Level VI能效等級；並支持短路/過負載/過電壓/過溫保護等多重安全防護。外殼防塵等級達到IP40，在空氣循環條件下産品可支持-20~+70℃的寬範圍工作溫度，爲用戶提供符合工業環境要求的使用保障。

産品型号	T2410-g
輸出	安裝方式	導軌式
	直流電壓（備注2）	24V
	額定電流	1A
	電流範圍	0 ~ 1A
	額定功率	24W
	紋波與噪聲（備注3）	≤80mVp-p
	電壓精度（備注4）	±4.0%
	線性調整率（備注5）	±1.0%
	負載調整率	±6.0%
	啓動,上升時間（備注6）	2s，30ms/230VAC 4s，30ms/115VAC(滿載時)
	保持時間(Typ.)	16ms / 230VAC 16ms / 115VAC(滿載時)
輸入	輸入電壓範圍（備注7）	90V ~ 264VAC
	額定輸入電壓	100V ~ 240VAC
	頻率範圍	47 ~ 63Hz
	效率(Typ.)	≥85%
	交流電流(Typ.)	0.5A/100VAC；0.25A/240VAC
	浪湧電流(Typ.)	20A/100VAC
	漏電流(最大)	接觸電流<0.3mA/264V/60Hz
	絕緣強度（耐壓）	≥3000VAC
保護	過負載	額定輸出功率的135%~160%
	過負載	保護模式:打嗝模式，負載異常條件移除後可恢複
	過電壓	26~ 32.5V
	過電壓	保護模式:關斷輸出電壓，重啓恢複
	過電流	≥1.4A
環境	工作溫度	-20～+70℃ (請參考"減額曲線")
	工作濕度	20 ~ 90% RH,無冷凝
	儲存溫度/濕度	-40 ~ +85℃；10 ~ 95% RH,無冷凝
	溫度系數	±0.03% /℃ (0～40℃)
	耐振動	10~500Hz，2G 10分鍾/周期，X、Y、Z軸各60分鍾
機械強度	拉力耐受（整體）	35N
	外殼材質	鋁合金
	外殼承重	350N
	耐熱溫度	不低於90℃，7h
	防火等級	V-0
機械特性	MTBF	≥43.8Khrs MIL-HDBK-217F (25℃)
	尺寸	1048030mm（LWH）
	包裝	200g;72pcs/14.4Kg
	導軌卡扣	DIN-35
連接器	接口類型	鳳凰端子
	輸入端	3pin（建議使用不低於0.5mm²銅線）
	輸出端	2pin（正極1/負極1，建議使用不低於UL2464 22# L≥1米銅線）
	接地	外殼接地
備注	1. 如未特别說明，所有參數均爲輸入220VAC、額定負載、25℃ 70%RH環境溫度下測試 2. 直流電壓測量方法:在50%負載條件下,在插座端子點量測。 3. 紋波和噪聲測量方法：使用一條12"雙絞線，同時終端要並聯10μF和104μF的電容，在20MHZ帶寬下進行量測。 4. 精度：包含設定誤差、線性調整率和負載調整率。 5. 線性調整率測量方法: 在額定負載下,從低電壓到高電壓測試。 6. 啓動時間是在冷機啓動下測得，頻繁的開關機可能使啓動時間增長。 7. 低輸入電壓情況下需減額輸出，具體請參照靜态特性曲線圖。 8. 電源被視爲系統内元件的一部分，需結合終端設備進行電磁兼容相關確認。 EMC測試方法的指引，請參照國家/國際相關要求。
使用條件	僅适用於海拔2000 米及以下和非熱帶氣候條件
質保服務	五年質保
