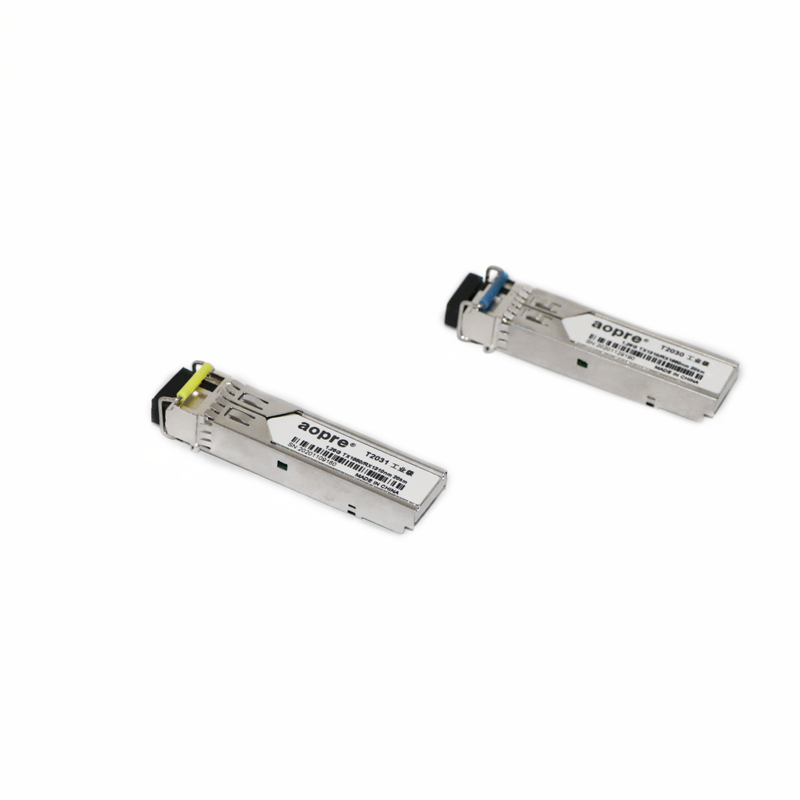

工業級SFP光模塊

工業通信配件

首頁 > 産品中心 > 工業通信配件

光模塊是一種小型可插拔模塊，具有用於光纖通信的标準雙工連接器。該模塊專爲單模光纖（SMF）設計，在 1310nm 的标稱波長下工作，具有成本效益和高性能。它帶有 SFP 20 針連接器，允許熱插拔功能。

在線詢價

産品概述
技術規格
産品選型
在線購買

發射部分
該發射機由一個高性能 1310nm MQW FP 結構激光器組成，該激光器位於一個金屬封裝内的光學組件
（OSA）中。此外，根據國際安全标準 IEC-825，該部件也符合 1 級激光器。符合 EN60825-1 和 FDA 21 CFR 1040.10 和 1040.11
接收部分
接收器包含一個 InGaAs PIN 光電二極管，耦合到OSA 中的高靈敏度跨阻放大器（TIA）。這種 OSA 組合與提供後放大和 SD（信号檢測）或 LOS（信号丢失）指示電路的後放大器 IC 相匹配，當檢測到不可用的輸入光信号電平時，其提供邏輯高狀态輸出。
特征
單台+3.3V 電源差分輸入和輸出
符合小尺寸可插拔 MSA。
符合 SFF-8472 MSA 數字診斷監視器
（DDM），内部校準。
符合 1 級激光國際安全标準 IEC 825。符合EN60825-1 和 FDA 21 CFR 1040.10 和 1040.11
商業運行溫度：0 oC 至+70 oC 工業運行溫度：-40℃至+85℃ 符合 RoHS
應用
千兆以太網/1X 2X 光纖通道
網橋/路由器/智能集線器和集中器存儲區域網絡
SONET OC-48/SDH STM-16Features

絕對最大額定值
參數		Symbol	Min	Typ	Max	UnitS
電源電壓		V_CC	3.15	3.3	3.45	V
貯存溫度		T_S	-40	-	85	oC
工作溫度	商業	TOP-com	0	-	70	oC
工作溫度	工業	TOP-ind	-40	-	85	oC
通用技術條件
參數		Symbol	Min	Typ	Max	Units
發射速率		B	-	1.25	-	Gbps
接收速率		B	-	1.25	-	Gbps
支持 SMF9/125μm 光纖		L	-	20-	-	Km
電流供應		ITx+IRx	-	-	300	mA
功率損耗		P_Dis	-	-	1000	mW
波長中心		C	1300	1310	1320	nm
發射功率			-7.5		-3	dB
最大接收功率		Pin	-1	-	-	dBm
接收器靈敏度		PS	-	-	-28	dBm

型号	描述
T2030 工業級千兆單模單纖	1.25G-Tx1310/Rx1550-20KM/LC
T2031 工業級千兆單模單纖	1.25G-Tx1550/Rx1310-20KM/LC
T2032工業級千兆單模雙纖	1.25G TX1310nm 20km/LC
T2033工業級 千兆單模單纖	1.25G-Tx1310/Rx1550-20KM/SC
T2034工業級千兆單模單纖	1.25G-Tx1550/Rx1310-20KM/SC
T2035 工業級百兆單模雙纖	155M TX1310nm 20km/LC
T2037工業級 百兆單模單纖	155M-Tx1310/Rx1550-20KM/SC
T2038工業級百兆單模單纖	155M-Tx1550/Rx1310-20KM/SC
T2039工業級百兆多模雙纖	155M TX1310nm 2km/LC
T2040工業級千兆多模雙纖	1.25G TX1310nm 2km/LC
T2054工業級萬兆多模雙纖	10G-850nm-300M /LC
T2043工業級萬兆單模雙纖	10G-1310nm-20KM /LC
T2055工業級百兆單模單纖/發射LC	155M-Tx1310/Rx1550-20KM/LC
T2056工業級百兆單模單纖/接收LC	155M-Tx1550/Rx1310-20KM/LC
