概述
：

工業級多業務光端機系列是由我公司自行研制，具有自主的知識産權
。吸收瞭國内外同類産品的優點，結合市場的實際需求開發出來的工業級多業務系列光端機，通過一芯光纖可傳輸千兆以太網，RS485/422/232/開關量信号，實現同步、無失真、高質量的傳輸。該系列設備採用FPGA純硬件架構設計，全數字傳輸技術，可滿足用戶的需求，安裝簡便易行，無需進行現場調節，其光模塊和核心電路均採用進口元器件，性能穩定性，适用於不同的工作環境。針對IP超市，生活小區，道路交通，軍事政府單位等項目，該設備採用瞭集成電路設計，設計簡練，具有易於安裝調試，免維護，性能穩定等優點，适用於各大通信運營商、政府及企事業單位。該光端機使用全工業級寬溫度範圍設計，同時由於使用光纖做爲傳輸介質，因此性能卓越，耐高溫、嚴寒，可以有效的防止強電磁波輻射幹擾、雷電沖擊和電源浪湧，通信質量穩定、可靠。

技術特性：

●採用高速FPGA純硬件架構設計，實現瞭全數字，同步傳輸；

●具有良好的電磁屏蔽特性及電磁兼容性；

●數據幀級的 COPF 校驗及糾錯功能；

●靈活的接入模式、高品質的傳輸質量；

●系統具有高度的可靠性及穩定性；

●原器件選擇世界大電信産品廠商的主流器件；

●精量的每一個電子元器件達到工業級标準要求；

産品特性

●支持IEEE8023x全雙工流控和背壓式半雙工流控；

● 支持IEEE802.3/802.3U自動協商功能

●支持MAC地址自動學習功能，自動更新功能；

● 檢測數據包的VLAN地址解析協議；

● 物理層接口極性檢測和糾錯功能；

● 串口數據透明傳輸，波特率最高可達520 kbps；

●Contact closure(開關量)光電隔離設計;

● 電磁兼容性達到4級标準；

●遵循IP40等級防護标準，支持防震、防塵；

● 寬電壓DC-DC方案設計，支持寬壓DC12~52V輸入，具有輸入防反接功能；

● 支持雙直流冗餘電源，内置過流保護；

● 1500W浪湧保護、15KV靜電保護；

● 支持導軌，壁挂等安裝方式（套件可選）；

●採用鋁合金殼體，耐沖擊，防腐蝕，堅固耐用；

● 即插即用，無需調試；

技術指标

光器件指标

波長 850nm/1310nm/1550nm

速率 1.25G bps

發射光功率 ＞-8db

接收靈敏度 ＞-24db

光口 SC（FC/ST/LC可選）

網絡指标

通道 1-2路

帶寬 10/100/1000M

轉換方式 介質轉換、存貯轉發/直通

标準 IEEE802.3 10BASE-T；    IEEE802.3u 100Base-TX

IEEE802.3ab 1000Base-T；IEEE802.3z 1000Base-X

IEEE 802.1Q VLAN   IEEE 802.1w RSTP

IEEE 802.1s MSTP     IEEE 802.1d STP

靜電保護 支持

EFT保護 支持

循環檢測 支持

MAC地址表 2K

緩存器空間 2Mbit

流量控制 全雙狀态
：流量控制, 半雙工狀态：背壓方式

誤碼率 <10^-9

RS485/422/232串口數據指标

标準 符合EIA RS-232，RS-485，RS-422标準

傳輸方式 同步傳輸

物理接口 工業接線端子

波特率 50 bps 至 520 kbps（支持非标準波特率）

RS232 3線制（RXD、TXD、GND）、全雙工、點對點通訊

RS485 2線式（A、B）、半雙工、點對多主從通訊

RS422 4線制、全雙工

RS485電路指标 100,000小時

RS-485 上拉電阻/下拉電阻 4.7 kΩ，4.7 kΩ

RS-485 終端電阻 N/A、120 Ω 和 120 kΩ

開關量指标

電平類型 開關量（2線制）/單路

輸入電源範圍 5V

輸入電氣參數 幹觸點(短接或斷開)

輸出電氣參數 幹觸點(短接或斷開)

常開常閉 常開（默認）

業務端子物理接口 工業端子

繼電器指标

輸出繼電器最大切換電壓 240VAC/30VDC

輸出繼電器最大切換電電流 120VAC/0.5A ,240VAC/0.25A ,30VDC/1A ,6VDC/5A

輸出繼電器機械耐久性 100000000次

繼電器最大輸出功率 30W

電源指标

輸入電流 25mA~125mA

輸入電壓 12V~52V

過載電流保護 支持

電源物理接口 6-Pin工業接線端子

雙電源冗餘備份 支持

電源功耗 <2W

其它指标

機身金屬 鋁合金

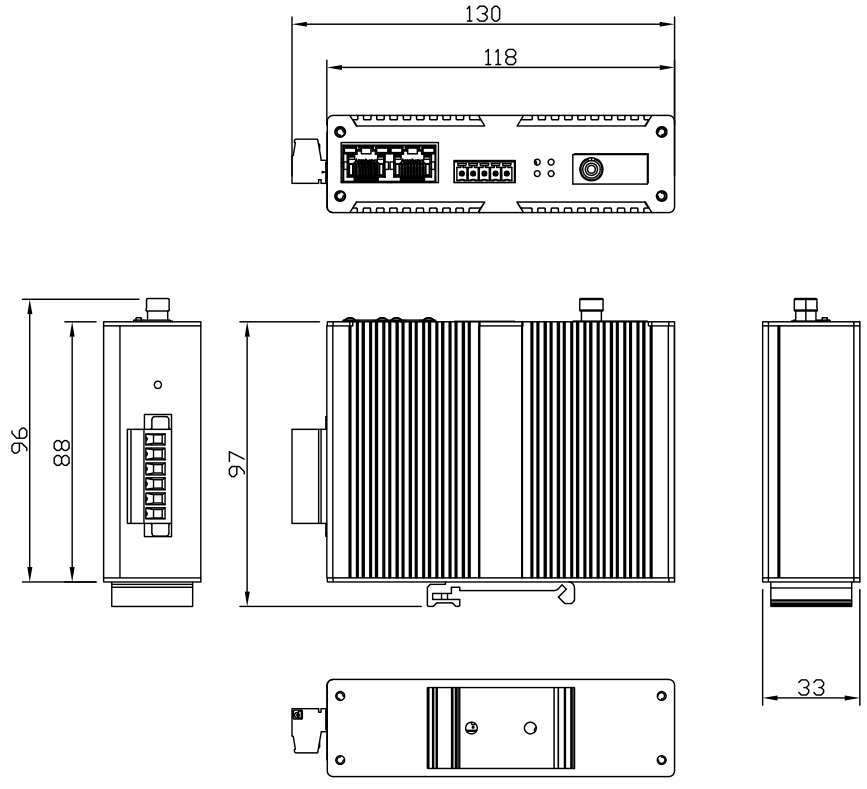

産品尺寸 97*118*33mm

産品淨重

成品重量

安裝方式 導軌式

産品包裝尺寸

工作溫度 -40°C ~85°C

存儲溫度 -40°C ~85°C

相對濕度 5 至 95%（非冷凝）

MTBF >100000小時
